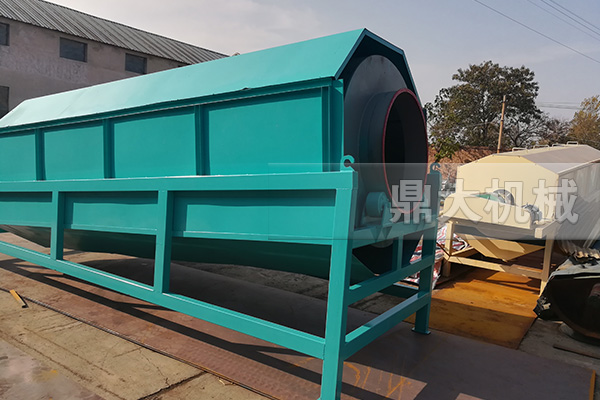

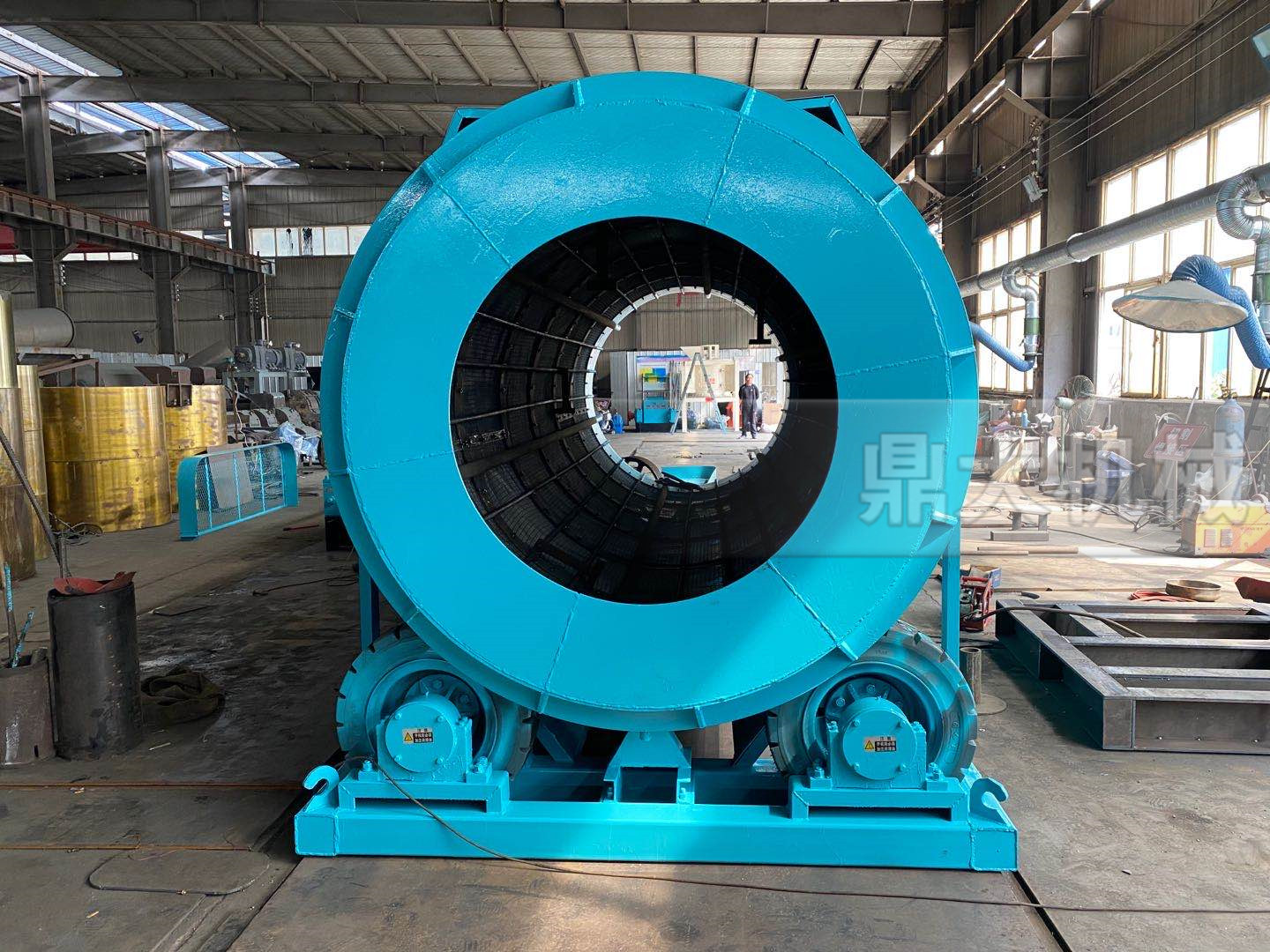

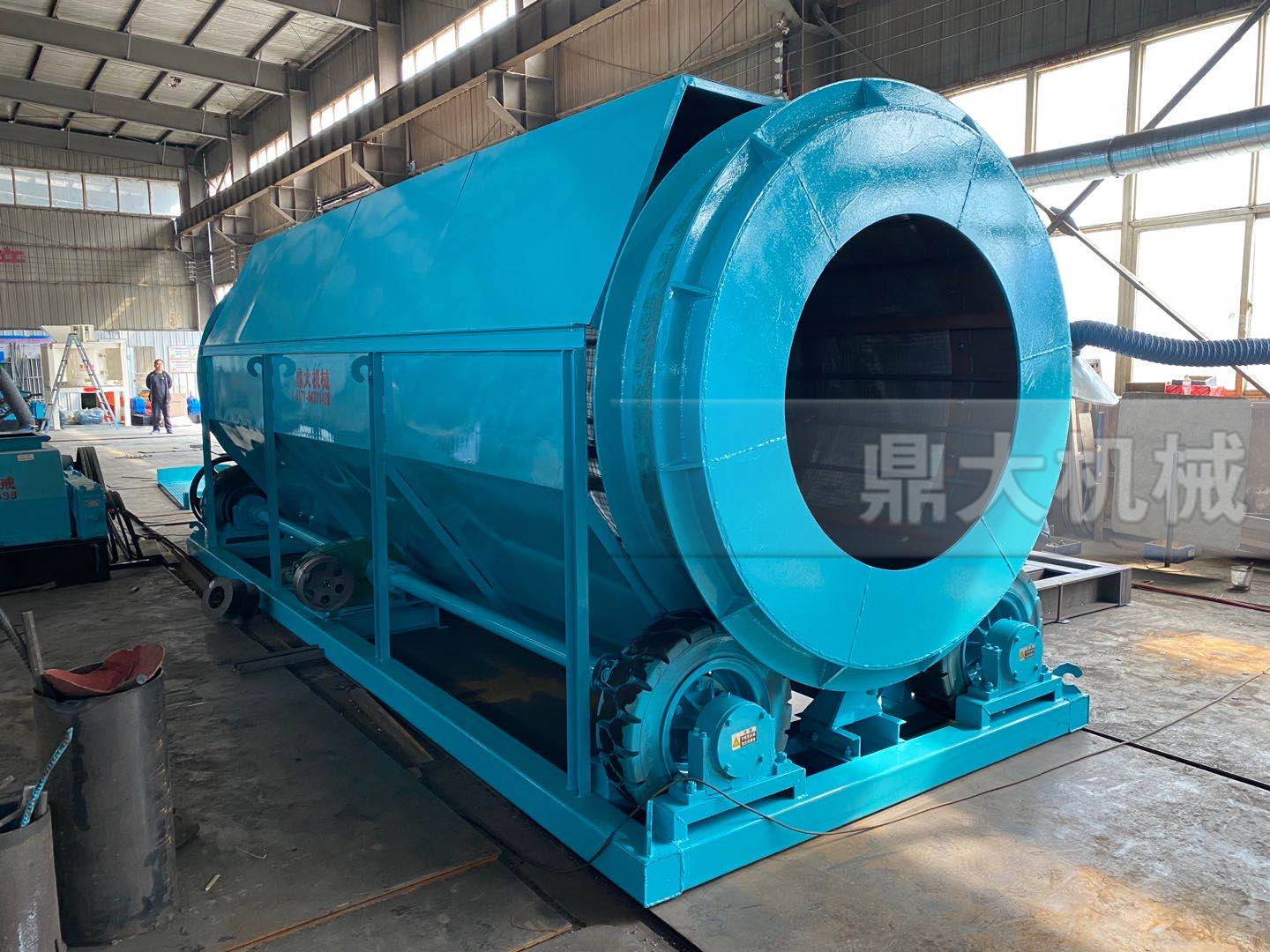

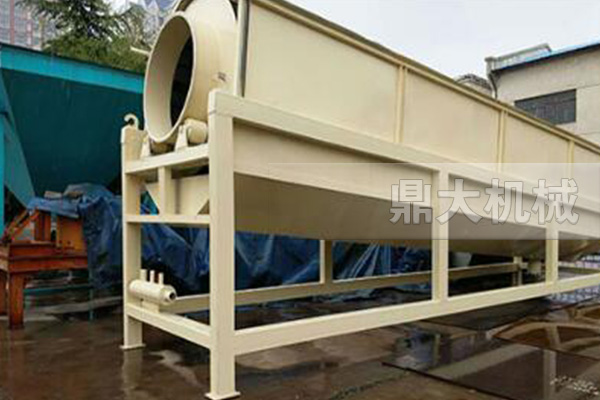

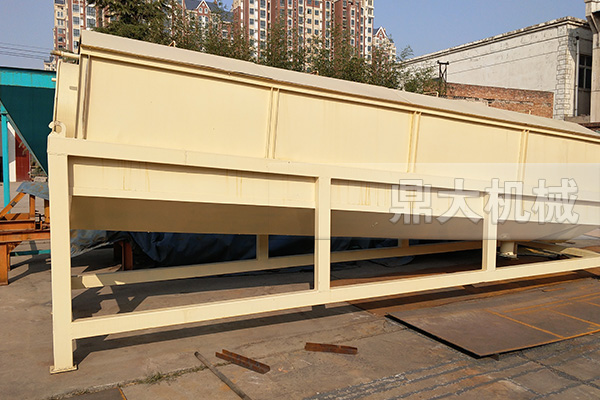

無軸滾筒篩介紹: 無軸滾筒篩也叫滾筒篩沙機,它是對物料大小進行分處理的篩分設備,工藝布置簡單,主要由進出料口、電機、減速機、機架、滾筒裝置等組成,可以用于化工、焦化廠、礦山、電廠、建材、冶金等行業,常用在中、細粒物料的分篩分,以提高物料的質量。
無軸滾筒篩叫滾筒篩沙機,它是對物料大小進行分處理的篩分設備,工藝布置簡單,主要由進出料口、電機、減速機、機架、滾筒裝置等組成,可以用于化工、焦化廠、礦山、電廠、建材、冶金等行業,常用在中、細粒物料的分篩分,以提高物料的質量。滾筒篩分機采用特制篩網,篩分效率高,使用壽命長;安裝傾斜角小,篩孔不易堵塞;結構簡單,維修方便;運行平穩,噪音較低;占據空間小,便于工藝布置。
一、石料場中用于大小石子分.以及分離出泥土和石粉.
二、沙石場中用與沙石分離.
三、煤炭行業用于塊煤與煤粉分離以及洗煤(洗煤機械的組成部分)
四、化工行業,選礦行業用于大小塊狀物分及分離粉狀物質.
滾筒篩分機是以傾斜的方式安裝在機架上的,電動機經減速機與滾筒裝置通過聯軸器連接在一起,驅動滾筒裝置繞其軸線轉動。當物料進入滾筒裝置后,由于滾筒裝置的傾斜與轉動,使篩面上的物料翻轉與滾動,使合格物料(篩下產品)經滾筒后端底部的出料口排出,不合格的物料(篩上產品)經滾筒尾部的排料口排出。由于物料在滾筒內的翻轉、滾動,使卡在篩孔中的物料可被彈出,防止篩孔堵塞。滾筒篩沙機、滾筒篩分機與滾筒篩的原理構造幾乎相同,是人們對它的認識和叫法上存在差異。
滾筒篩分機是一代新型的篩料設備。滾筒篩主要有電機、減速機、滾筒裝置、機架、密封蓋、進出料口組成。整體與地平面成傾斜狀態,外部被密封隔離罩所密封(可選密封),以防止污染環境。通過變速減速系統使篩分筒在一定轉速下旋轉,物料自上而下通過篩分筒得到分離,細料從篩分筒前端下部排出,粗料從篩分筒下端尾部排出。
1、滾筒篩沙機物料適應性廣:回轉篩廣泛應用于各類物料篩分,無論是劣質煤、煤泥,還是煤煙以及其它類物料,都是順利進行篩分。
2、滾筒篩沙機進料方式簡單多樣:我廠研制的回轉篩進料口可根據現場實際設計,無論是皮帶、漏斗或其它進料方式,不用采取特殊措施,都可以順暢進料。
3、滾筒篩沙機篩分效率高:設備可設有梳型清篩機構,在篩分過程中,不管進入篩分筒的物料多臟、多雜都可以篩分,從而提高了設備的篩分效率。
4、滾筒篩砂機篩分量大、易于大型化:在相同尺寸下,圓面積比其它型狀的面積都大,因此其篩分有效面積就大,使物料能充分接觸篩網,因而單位時間內篩分量就大。又因其結構簡單,布置方便,技術新穎而成熟等特點,易大型化。
5、自身能耗小:我廠研制的回轉篩電機功率小,是其它篩型的二分之一到三分之一,處理相同量物料而運行時間僅為其它篩型的二分之一,因此能耗低。
6、工作環境好:整個篩分筒可以用密封隔離罩所密封,徹底清除了篩分循環過程中的粉塵飛揚,塊狀分濺等現象,避免了對工作環境的污染。
7、設備噪音低:回轉篩在運行中,由于回轉速度小,并且有密封隔離罩與外界隔離,使噪聲無法傳遞到外部,從而降低了設備噪音。

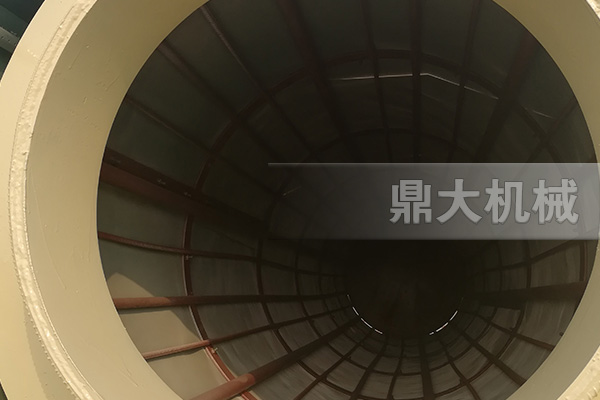

8、使用壽命長,維修量小:回轉篩是由若干個圓環狀網組成,其總篩分面積遠遠大于其它篩型的篩分面積,再加上篩分效率高,設備運行時間短,故而使用壽命較長 ,易損件少、維護量小。
9、檢修方便:設備密封隔離上罩可以拆開,拆開后不影響機器正常運行,并且使得檢修非常方便。
滾筒篩分機可設有梳型清篩機構,在篩分過程中可通過梳型清篩機構(可選拍打裝置)與篩分筒的相對運動,達到對篩體不間斷清理的效果,使篩分筒在整個工作過程中始終保持清潔、不粘、不堵、不影響篩分效果。
在使用過程中,運轉緩慢均勻,沖擊振動很小、工作平穩、其安裝簡單,有時甚至不需要專門的基礎。可以直接放置于平整的地面或樓板上及料倉下。該機易于密閉收塵、維修量小、維修簡單、使用壽命長。是耐火材料、煤、河砂分、砂石塊分中經常使用的設備。
滾筒篩型號 | 滾筒篩規格 | 簡體傾角 | 簡體轉速(轉/分) | 篩孔尺寸 |
進料粒度 |
產量(m3/h) | 電機功率 | |
篩孔(2mm) | 篩孔(20mm) | |||||||
GTS820 | Φ0.8×2 | 6° | 32 | 1-20 | 網孔尺寸×2.5 | 8 | 30 | 3 |
GTS830 | Φ0.8×3 | 6° | 32 | 1-20 | 網孔尺寸×2.5 | 10 | 50 | 3 |
GTS1030 | Φ1×3 | 6° | 25 | 1-20 | 網孔尺寸×2.5 | 12 | 60 | 4 |
GTS1040 | Φ1×4 | 6° | 25 | 1-20 | 網孔尺寸×2.5 | 15 | 80 | 4 |
GTS1230 | Φ1.2×3 | 6° | 20 | 1-20 | 網孔尺寸×2.5 | 16 | 100 | 5.5 |
GTS1240 | Φ1.2×4 | 6° | 20 | 1-20 | 網孔尺寸×2.5 | 18 | 120 | 5.5 |
GTS1250 | Φ1.2×5 | 6° | 20 | 1-20 | 網孔尺寸×2.5 | 20 | 140 | 5.5 |
GTS1530 | Φ1.5×3 | 6° | 17 | 1-20 | 網孔尺寸×2.5 | 20 | 120 | 5.5 |
GTS1540 | Φ1.5×4 | 6° | 17 | 1-20 | 網孔尺寸×2.5 | 22 | 150 | 7.5 |
GTS1550 | Φ1.5×5 | 6° | 17 | 1-20 | 網孔尺寸×2.5 | 25 | 180 | 11 |
可根據不同原料及要求加工定制相應機型。
